Partes de un panel solar y cómo garantizan la eficiencia energética de tu empresa
Un panel solar fotovoltaico es una estructura multicapa de alta ingeniería que convierte la radiación solar en electricidad de corriente continua, protegiendo sus componentes internos durante más de 25 años. Para pymes e industrias, conocer las partes de un panel solar y seleccionar módulos con componentes de máxima calidad dentro de la instalación de placas solares asegura un rendimiento óptimo y un retorno de inversión rápido.
¿Qué es un panel solar y cuáles son sus partes principales?
Un panel solar es un conjunto de células fotovoltaicas protegidas por diferentes capas de materiales aislantes y estructurales. Sus partes principales se dividen en elementos de captación energética (células de silicio) y elementos de protección y conexión (vidrio templado, encapsulante EVA, lámina posterior, marco de aluminio y caja de conexiones con diodos de baipás).
¿Cuáles son las capas internas que componen un panel fotovoltaico?
La estructura interna de un módulo solar fotovoltaico se compone de una superposición de láminas selladas al vacío mediante un proceso de laminación térmica, habitualmente entre 130°C y 160°C según el fabricante y el equipo empleado. Esta disposición garantiza el aislamiento eléctrico y evita la degradación de los circuitos por humedad o corrosión.
¿Qué función cumple el vidrio templado frontal en la placa solar?
El vidrio templado frontal es la primera barrera física de protección del módulo. Posee un grosor habitual de 3,2 mm, tratamiento antirreflectante y un bajo contenido en hierro para maximizar la transmisión de la luz solar hacia las celdas. Todos los paneles certificados superan el ensayo de granizo de la norma IEC 61215 (bolas de hielo de 25 mm a 23 m/s, unos 85 km/h) y el ensayo de carga mecánica estándar de 2.400 pascales; los modelos reforzados, pensados para zonas de nieve o viento intenso, llegan a certificarse hasta 5.400 pascales.
¿Por qué es crítico el encapsulante EVA en la estructura del panel?
El encapsulante EVA (etileno-vinil-acetato) es una lámina polimérica transparente que envuelve las células solares por su cara superior e inferior. Durante la fabricación, este material se funde para sellar herméticamente las células, amortiguar vibraciones mecánicas y evitar la infiltración de aire y humedad que causarían la oxidación de las partes de una placa solar.
¿Cómo generan electricidad las células solares de silicio?
Las células solares son el núcleo semiconductor donde ocurre el efecto fotovoltaico. Fabricadas con obleas ultra delgadas de silicio (monocristalino o policristalino), absorben los fotones de la luz solar y liberan electrones, generando corriente eléctrica continua. Las células se interconectan entre sí mediante cintas metálicas de cobre plateado (busbars o ribbons) para sumar voltaje y corriente.
¿Qué papel desempeña la lámina posterior o backsheet?
La lámina posterior (backsheet) es una cubierta de polímero técnico ubicada en la parte trasera del panel. Actúa como aislante eléctrico dieléctrico e impide la penetración de humedad, rayos ultravioleta y agentes químicos externos. En los módulos bifaciales, este componente se sustituye por una segunda capa de vidrio templado para captar luz reflectante por ambas caras.
| 🚀 ¿Quieres calcular cuánta energía generarán los componentes de tu instalación fotovoltaica? Evaluamos la orientación de tu cubierta y estimamos tu producción en un minuto. Calcula el ahorro de tus placas solares |
¿Qué elementos externos garantizan la resistencia y conexión del módulo solar?
Los componentes externos proporcionan la rigidez necesaria para el montaje sobre la cubierta y aseguran la transmisión segura de la corriente hacia el inversor.
¿Por qué el marco de aluminio anodizado es esencial en la estructura del panel solar?
El marco de aluminio anodizado bordea todo el perímetro del panel, aportando rigidez estructural y protegiendo las capas internas frente a impactos laterales. Su diseño incluye orificios de drenaje para evitar la acumulación de agua y facilita el anclaje seguro sobre la estructura de placas solares en cubiertas industriales.

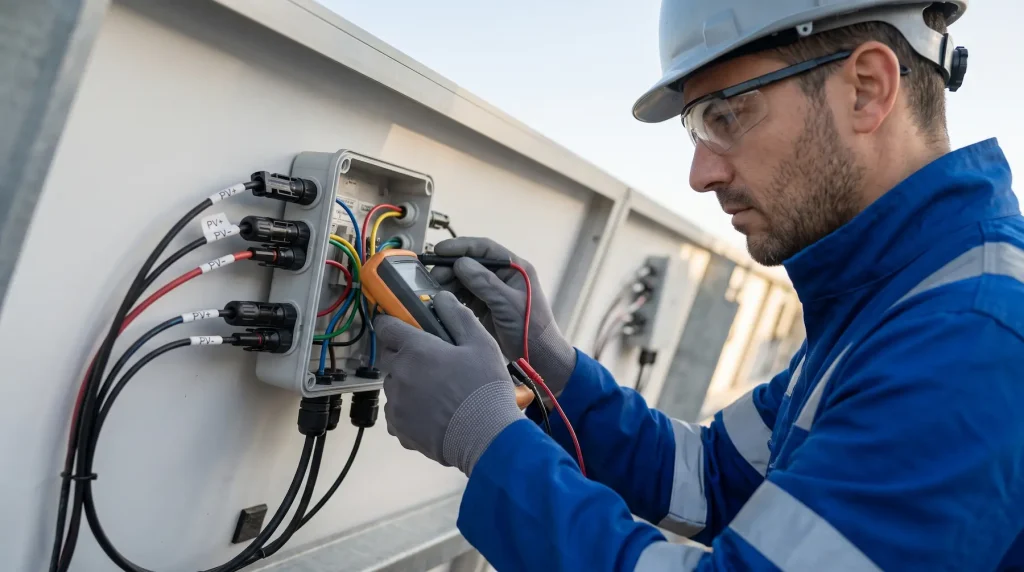

¿Cómo funciona la caja de conexiones y los diodos de baipás?
La caja de conexiones (con grado de protección IP67 o IP68) está fijada en la cara posterior del panel y alberga las terminales eléctricas de salida con conectores MC4. Contiene diodos de baipás (bypass) que evitan la formación de puntos calientes (hotspots) y protegen el circuito cuando una parte del panel queda sombreada, garantizando la continuidad de la corriente en la instalación fotovoltaica.
| Componente del panel | Material principal | Función técnica principal | Vida útil estimada |
| Vidrio templado | Cristal de bajo hierro (3,2 mm) | Protección mecánica y transmitancia lumínica | > 30 años |
| Encapsulante | Etileno-Vinil-Acetato (EVA) | Sellado al vacío y amortiguación térmica | > 25 años |
| Células fotovoltaicas | Silicio monocristalino / TOPCon | Conversión de fotones en corriente continua | > 25 años |
| Lámina posterior | Polímero fluorado (TPT/PVDF) | Aislamiento eléctrico y barrera de humedad | 25 años |
| Marco perimetral | Aluminio anodizado | Rigidez estructural y anclaje a cubierta | > 30 años |
| Caja de conexiones | Plástico técnico (IP68) con diodos | Salida eléctrica y protección ante sombras | 15 a 20 años |
Diferencia entre la estructura de paneles monocristalinos, policristalinos y bifaciales
Los módulos monocristalinos utilizan células de un único cristal de silicio puro, ofreciendo mayor eficiencia (superior al 22%) y mejor comportamiento a altas temperaturas. Los paneles policristalinos emplean bloques de múltiples cristales con menor rendimiento. Por su parte, los paneles bifaciales reemplazan el backsheet opaco por vidrio, permitiendo generar hasta un 25% más de energía captando el albedo reflectante del tejado, aunque la ganancia real depende mucho de la reflectividad de la superficie sobre la que se instalan.
| Tipo de panel | Eficiencia orientativa | Mejor uso |
| Monocristalino | > 22% | Espacio reducido en cubierta, máxima eficiencia |
| Policristalino | Menor que el monocristalino | Presupuestos ajustados, más espacio disponible |
| Bifacial | > 22% (cara frontal) + hasta un 25% extra según albedo | Cubiertas claras, gravilla o estructuras elevadas |
| ⚡ ¿Buscas instalar placas solares sin asumir coste inicial? Accede a modelos de financiación flexible y renting para empresas. Descubre el modelo de placas solares sin inversión |
¿Cómo influye la calidad de las partes de un panel solar en la vida útil de tu instalación?
Invertir en paneles de fabricantes Tier 1 es un buen indicio de fiabilidad, aunque conviene tener claro que esta clasificación mide sobre todo la solidez financiera y la capacidad de producción del fabricante, no una certificación técnica directa del panel; suele ir acompañada de mejores controles de calidad, pero conviene revisar también las certificaciones IEC del modelo concreto. Módulos con encapsulante o sellados defectuosos sufren delaminación y amarillamiento prematuro, reduciendo la producción de la planta fotovoltaica antes de alcanzar los 10 años de operación.
Al valorar la durabilidad, conviene distinguir entre la garantía de producto (que cubre defectos de fabricación, habitualmente entre 12 y 25 años) y la garantía de rendimiento (que asegura un porcentaje mínimo de potencia, normalmente hasta 25-30 años). Asimismo, contar con un adecuado mantenimiento de placas solares ayuda a preservar el estado óptimo de cada elemento.
Otras dudas frecuentes sobre los componentes de las placas solares
¿Cuál es el componente más frágil de un panel solar?
Las células de silicio son obleas extremadamente delgadas y quebradizas, por lo que dependen totalmente de la protección del vidrio templado y el encapsulante EVA.
¿Qué mantenimiento requieren las partes de un módulo fotovoltaico?
Las revisiones periódicas deben centrarse en la limpieza del vidrio frontal, la inspección termográfica de la caja de conexiones y la comprobación de la fijación del marco de aluminio.
¿Es posible reciclar los componentes de un panel solar al final de su vida útil?
Más del 90% de los materiales (vidrio, aluminio y conexiones de cobre) son reciclables mediante procesos industriales especializados al retirar la instalación.
